澤泰線束軟件包含CAD和CAPP兩大功能模塊：CAD模塊可實現對線束圖紙的模塊化和參數化設計，提高繪圖效率，快速規范圖紙，從源頭上徹底避免單頭線、線色、線徑不一致等圖紙設計錯誤。
CAPP模塊可自動為電線兩端匹配端子、剝頭長度、壓接檢驗標準、防水栓和裁線余量等工藝技術參數；可自動提醒待短接線號，智能分析各回路線號的最優短接位置，最大程度降低電線成本，可快速計算各線號裁線長度，一鍵繪制短接簡圖，快速生成工藝下線表、周轉卡、下管BOM、物料BOM等工藝數據。同時還提供線束包扎及定位裝置的快速繪制及統計分析，前預裝圖快速輔助設計，工裝板圖輔助繪制等功能。通過軟件可確保工藝結果的正確性，提高工作效率5倍左右，降低新進工程師的工藝學習難度。
支持三大CAD平臺
澤泰線束軟件支持AutoCAD、中望CAD、浩辰CAD等主流CAD軟件。

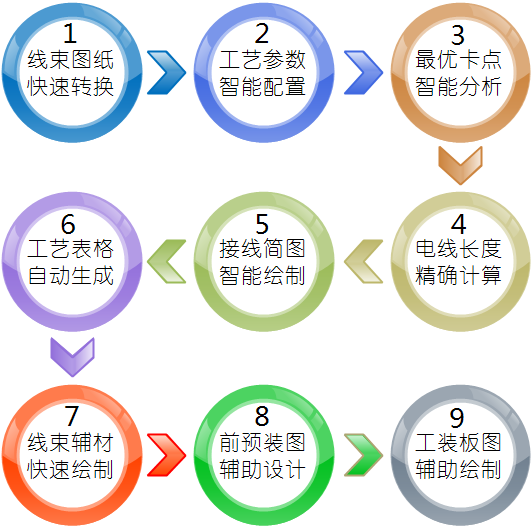

產品特性
1.線束圖紙快速轉換

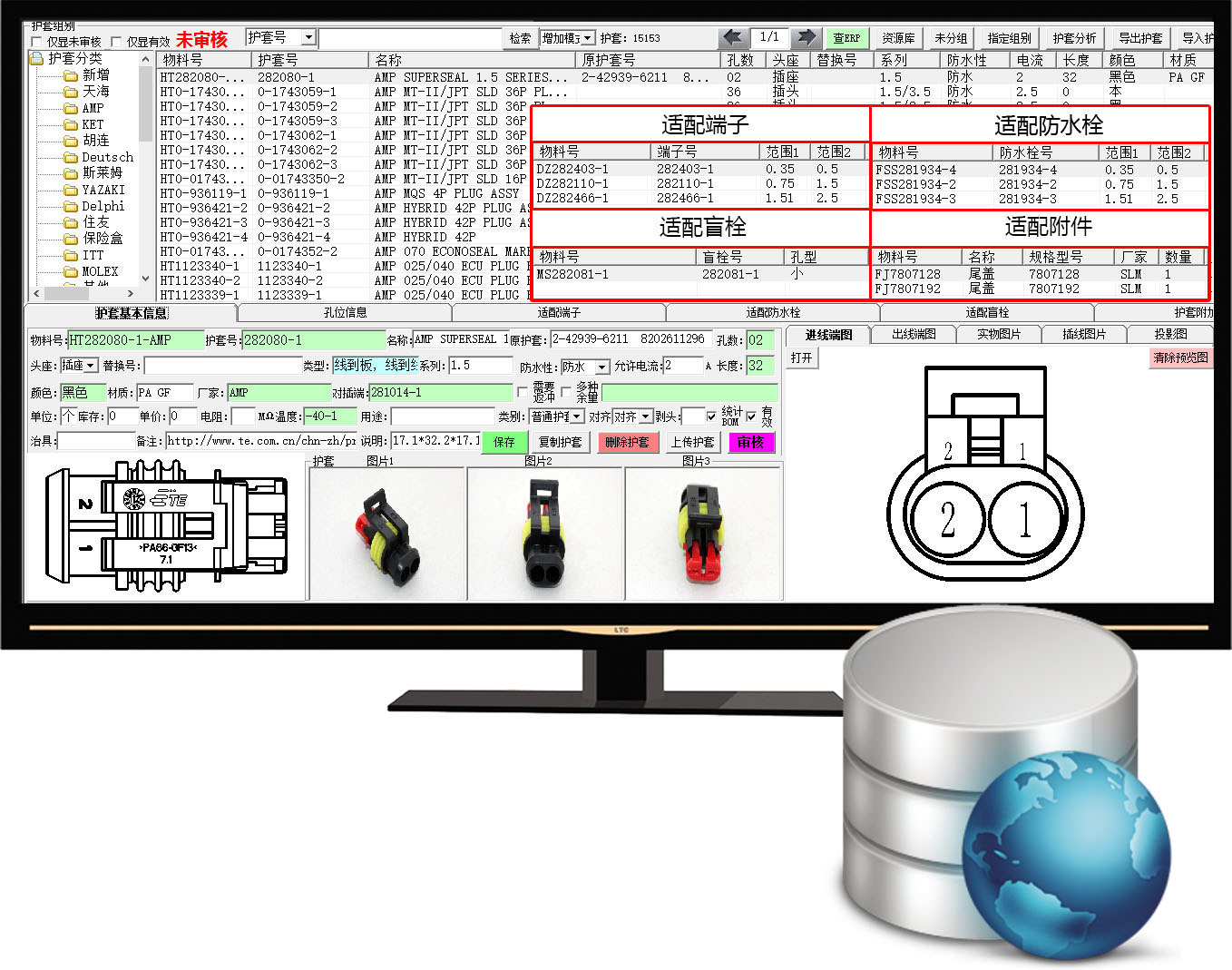

通過構建護套資源庫(包含進、出線端CAD圖形、實物圖片、端子、防水栓、盲栓、附件等信息)，實現線束圖紙的模塊化和參數化設計，為工程師提供統一的工藝設計技術標準，形成公司的固定信息(軟)資產。
軟件具有超線徑及時提醒、一鍵繪制對插端護套，根據護套是否防水，自動繪制占位符或盲栓圖塊等功能。最終快速將主機廠圖紙轉換為符合生產要求的圖紙。
2.工藝參數智能配置
提取線束圖紙設計信息后，首先分析圖紙內可能存在的單頭線和同回路內的重復線號，并可一鍵批量修改重復線號，同時分析是否存在兩端預設線徑、線色不一致的線號，避免發生錯誤。
基于企業線束工藝資源信息庫，軟件可快速為全部線號配置壓接端子、剝頭長度、壓接檢驗標準、防水栓和裁線余量等工藝技術參數，保證工程師線束工藝設計結果的一致性和正確性。
3.最優卡點智能分析
軟件自動列表待短接線號，并智能分析各回路包含線號的最優短接點位置，大大縮短各回路線號的查找時間，同時最大限度節約電線材料，降低生產成本。
軟件自動匹配卡點壓件、輔助及打卡線號剝頭長度等工藝參數。另外軟件具有分支快速拆分、過渡線連接卡點設置、禁止打卡區域提醒等功能，在提高工作效率的同時也避免了遺漏線號等工藝錯誤。

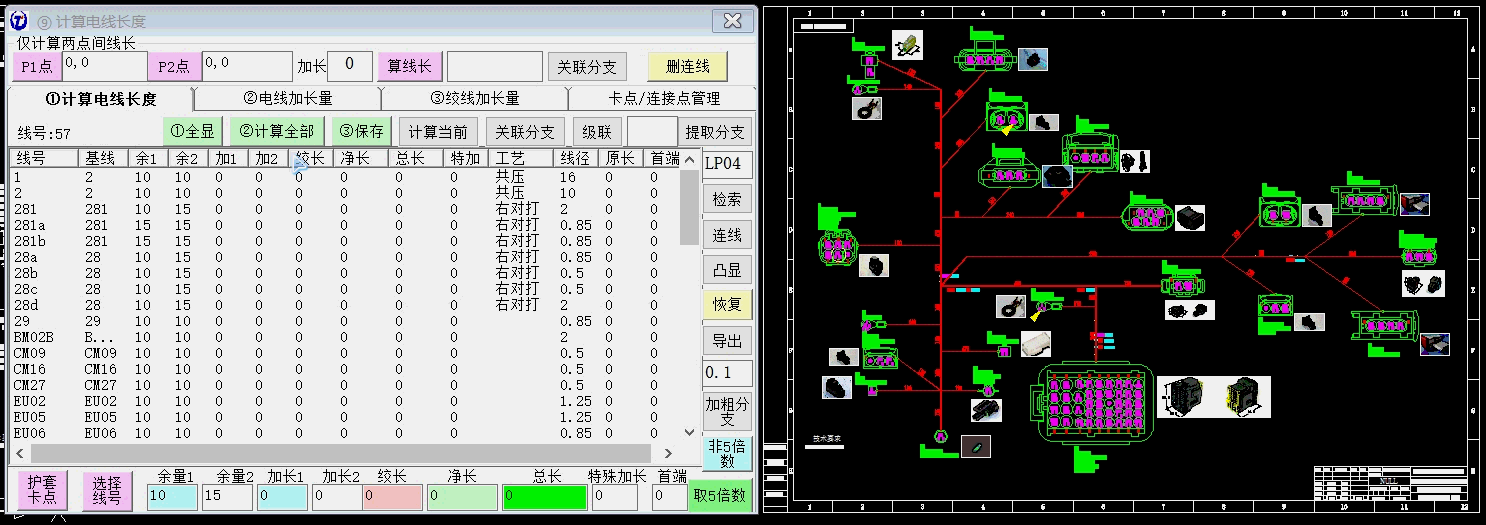

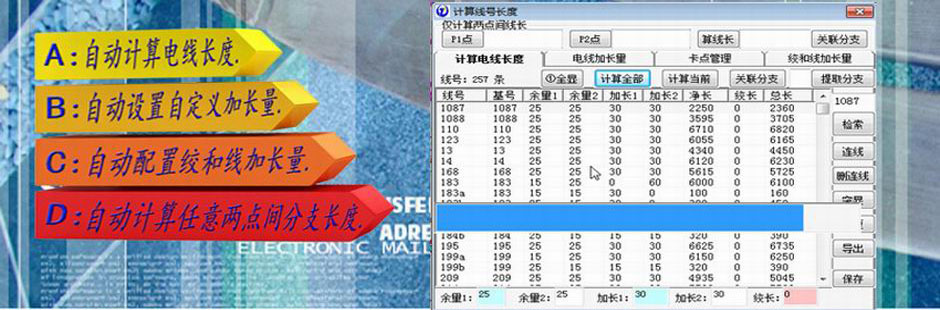

4.電線長度精確計算
軟件完成圖紙內單線號打卡或共壓處理后，即進行電線長度（電線長度=兩端加工余量+經過分支長度+自定義加長量）計算。由軟件計算出數百根電線的下線長度，準確率為100%，從而將線束工程師從繁重的計算線長中解脫出來，把精力放在工藝優化等方面上來。

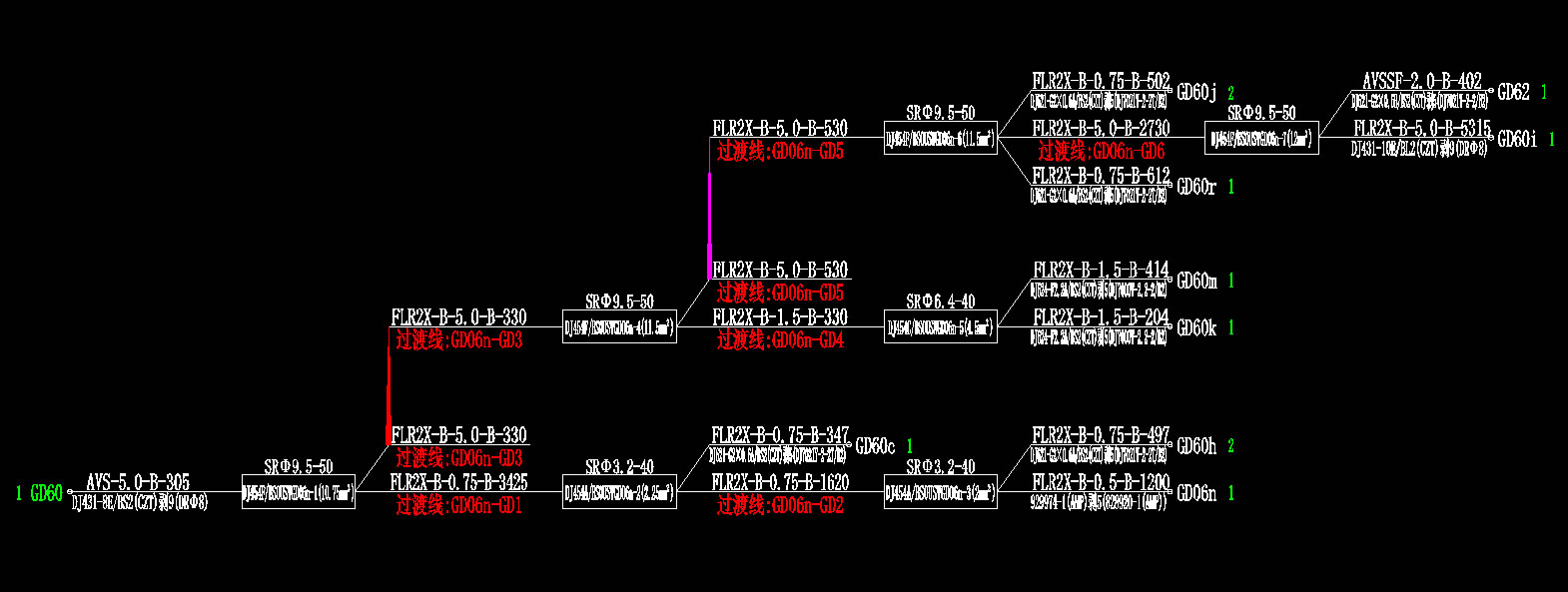

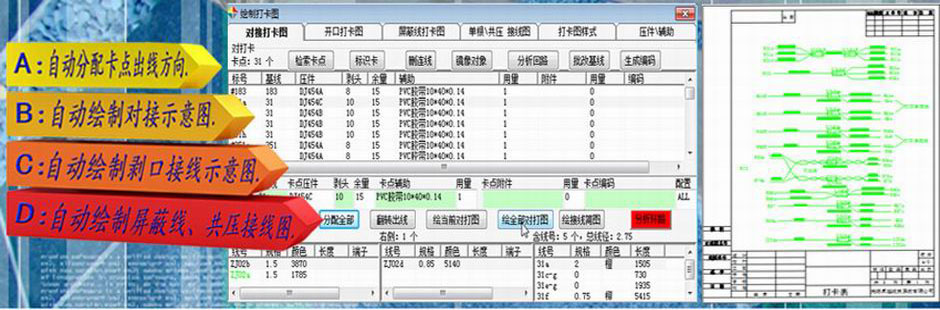

5.接線簡圖智能繪制
完成圖紙各回路內線號卡(短接)點的設置后，軟件自動分析各卡點包含線號的出線方向，并一鍵繪制全部卡點接線簡圖。相對接線圖的傳統繪制過程，繪制效率可提高95%以上。

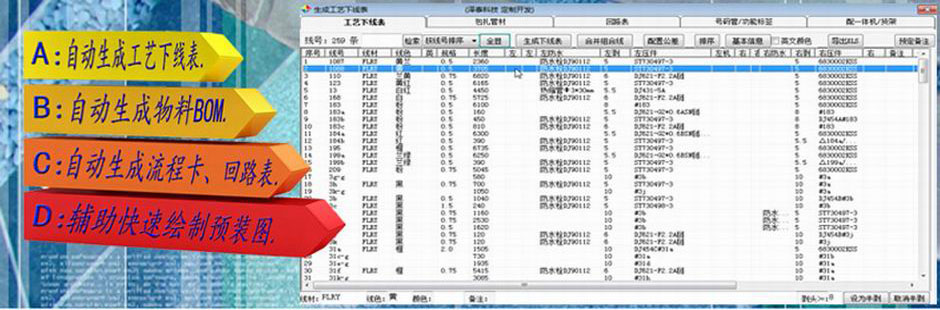

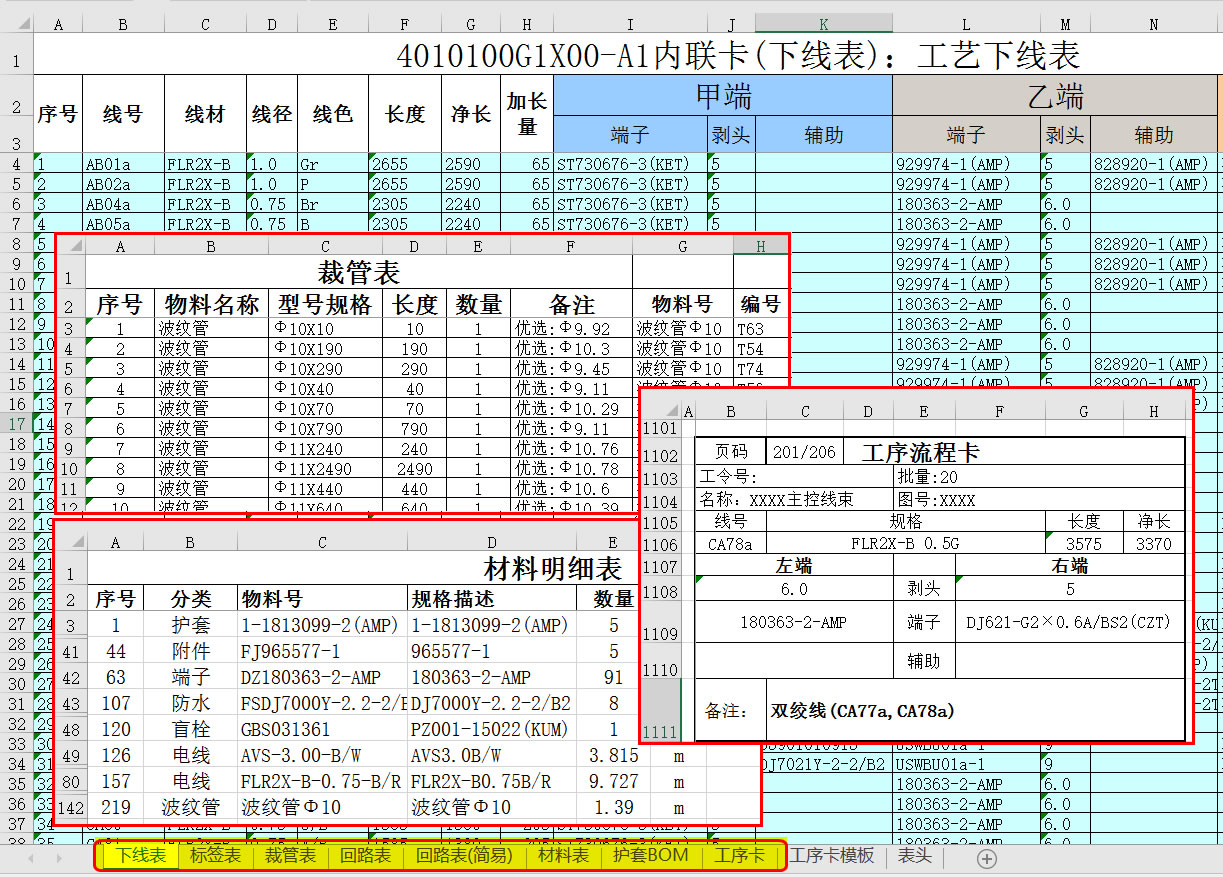

6.工藝表格自動生成
軟件自動生成工藝下線表、周轉卡、下管表、號碼管表、功能標簽表、導線標簽、線號回路表、卡點回路表、產品BOM等工藝技術表格，并按企業現有格式直接打印輸出。

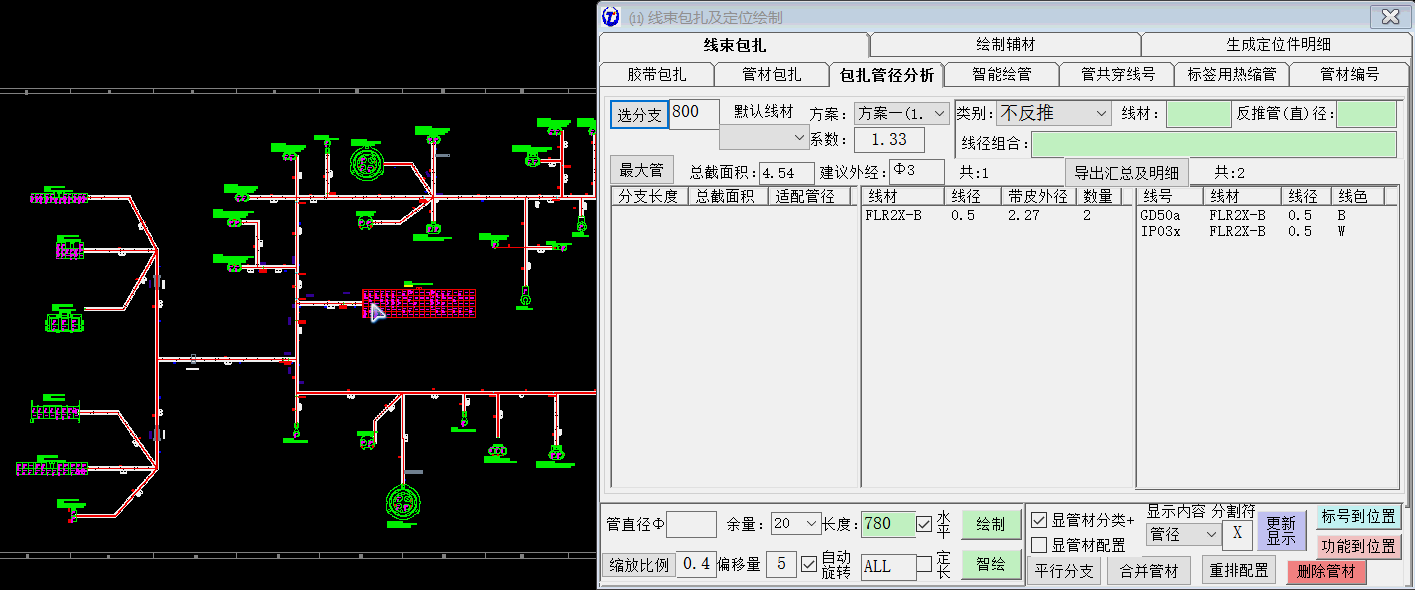

7.線束輔助快速繪制
線束輔材主要指線束圖紙內包扎材料和各類定位裝置等材料，通過軟件能分析出經過任意分支的電線明細，由軟件計算出最佳包管直徑并快速繪制相應包扎材料到圖紙。軟件以模塊化和參數化的方法快速繪制圖紙包含的各類定位裝置(卡扣)，并可統計到產品BOM內。

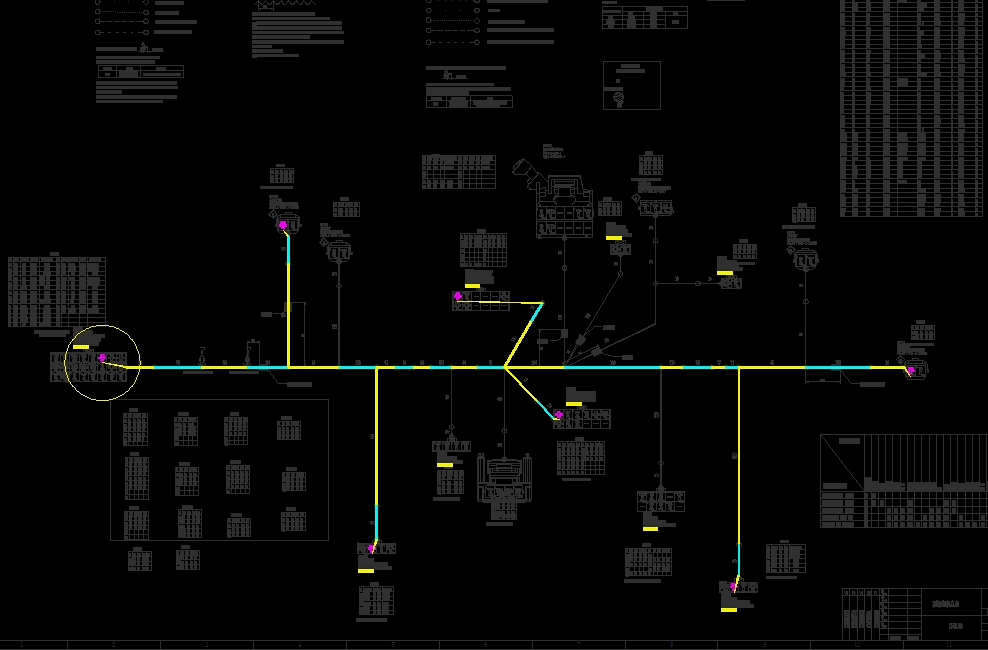

8.前預裝圖輔助設計
軟件自動列表待預裝護套及其線號，自動分析并標識待預裝護套關聯護套及其線號，一鍵繪制色標，分析各預裝圖中可能存在的錯誤，如漏裝線號、錯裝線號等，避免了預裝錯誤。
圖紙打印輸出前，軟件可對圖紙進行快速格式化，如統一護套描述、線號、線徑、線色字體樣式等，可一鍵完成對各護套的視圖轉換，便于車間生產參考。

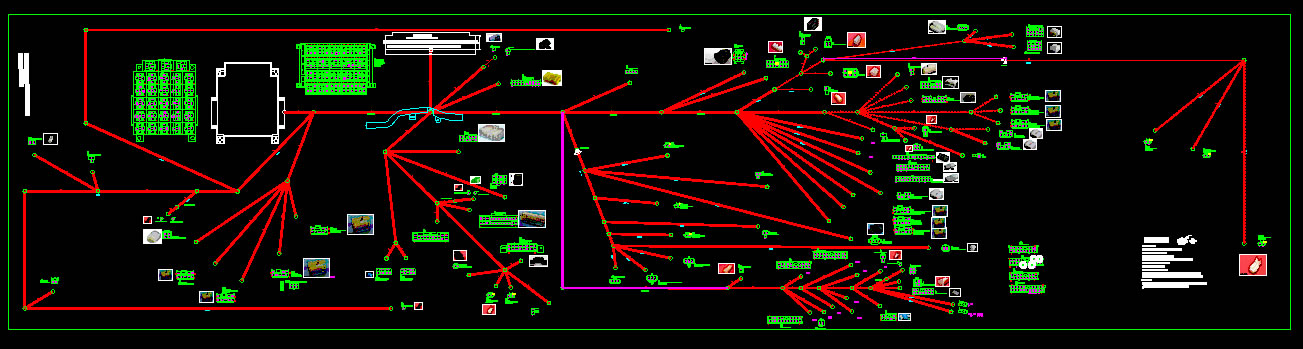

9.工裝板圖輔助繪制
軟件可實現線束產品圖分支線自動1:1延伸，護套自動找回分支端點，根據各分支線包扎方式快速繪制包扎圖示，根據護套快速繪制對應治具等功能。
對護套及其適配信息、端子、防水栓、盲栓、包扎材料、卡扣等基礎信息的便捷管理，實現線束工藝設計信息資源共享，為軟件的各種自動化功能提供數據基礎，并為工程師提供準確的工藝設計技術標準，確保線束圖紙設計和工藝結果的規范性和正確性。
